天氣冷了，PVC制品配方該調整了

作者:   發布時間:2017/10/24 8:35:46   瀏覽次數:4868

PVC塑料本身的耐寒性及低溫沖擊性能較差，使用溫度下限一般為-15℃，外部溫度又夏季的30多度，降為冬季的-10℃左右，溫差較大，部分企業的PVC制品配方沒有及時調整，產品性能質量就會出現波動下降，例如制品會比夏天時脆，加工相對困難等等。因此隨著天氣變冷，PVC制品配方應該做出相應的調整。

PVC硬質品

冬季氣溫低，PVC分子運動比夏季時相對困難，外在表現，PVC韌性下降，脆性增強，冬季生產PVC配方在保證不黏模的情況下外潤滑用量盡量少，內潤滑適度提高。

我國PVC硬質品，使用的增韌劑多數是CPE，冬季的用量要適當提高。填充劑鈣粉、滑石粉等會增加PVC的脆性，冬季可以適當降低。

產品質量要求較高，鈣粉含量少的制品，可以選用抗沖ACR或者MBS，以避免制品冬天太脆夏季太軟。

PVC軟制品

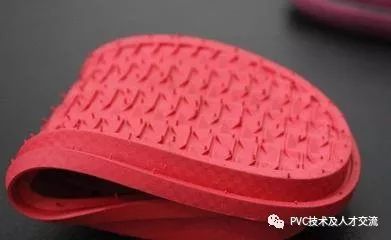

不管是軟管還是PVC鞋底等軟制品，冬季都會出現變硬的現象，不再那么柔韌，甚至鈣含量較多的鞋底出現斷裂現象。增塑劑的用量應該適當提高，也可以適當添加耐寒增塑劑，如DOA（己二酸二辛酯）、DIDA（己二酸二異癸酯）、DOZ（壬二酸二辛酯）、DOS（癸二酸二辛酯）是作為耐寒增塑劑使用的代表性品種，由于一般耐寒增塑劑與PVC的相容性都不十分好，實際上只能作為改善耐寒性的輔助增塑劑使用，其用量通常為主增塑劑的5~20%。

蔣佩芬研究指出，以改善薄膜耐寒韌性及低溫伸長為目的時，使耐寒增塑劑與六甲基磷酰三胺并用為佳。因為六甲基磷酰三胺雖本身不是耐寒增塑劑，但它可以有效地降低各種增塑劑的凝固點，達到強化薄膜耐寒效果的目的。

需要的軟制品如鞋材可以在冬季添加CPE-135B以增加材料的韌性，加工助劑可以選用塑化快，粘度低的型號使用。

同時，我們也應該考慮到加工溫度、冷卻溫度、牽引速率、模具設計等方面對PVC耐寒性造成的影響，結合良好的配方設計，在氣溫下降較大時及時作出相應的調整。

本文章摘于“PVC技術及人才交流”
