PVC塑化度對力學性能的影響

作者:   發布時間:2017/8/3 15:43:20   瀏覽次數:3606

試驗目的

1.碳酸鈣充當PVC未塑化部分，研究其對力學性能的影響；

2.通過塑化時間對塑化度的影響，研究其對力學性能的影響。

實驗內容

1.試驗配方：PVC 100,穩定劑 4.5份，鈦****** 4份，ACR 1份，碳酸鈣0/5/10/20/30份。

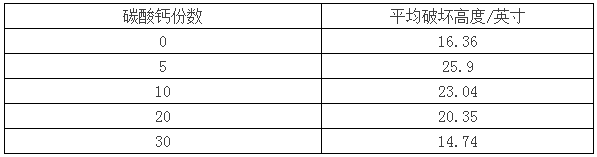

實驗數據總結如下表所示：

2.試驗配方：PVC 100,穩定劑 4.5份，鈦****** 4份，ACR 1份，碳酸鈣 0/5/10份

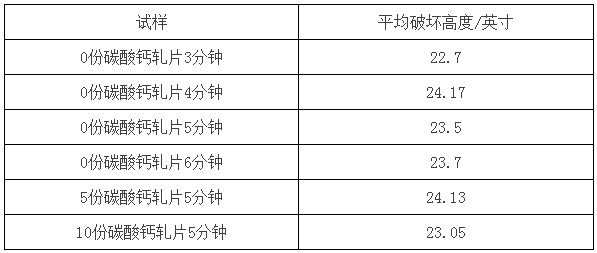

落錘試驗測試結果總結如下表所示：

試驗結論

1.通過上述實驗得知完全塑化的PVC的性能并不是最好的，而是在少量添加不塑化的碳酸鈣的材料落錘沖擊性能最好，隨著塑化度繼續下降，落錘沖擊性能也隨之下降，填充量達到20份以上時，落錘沖擊性能下降的更快。

2.軋片的時間決定塑化度的高低，從上述試驗得出，5分鐘以后塑化度基本不變，所以制品的落錘沖擊性能基本不變，軋片4分鐘制品的落錘沖擊性能最好，添加碳酸鈣5份的效果跟不添加碳酸鈣塑化4分鐘的效果相當，10分碳酸鈣的效果跟0份碳酸鈣塑化5分鐘相當。

塑化度對制品落錘沖擊性能有一定的影響，但是目前還不能確定制品力學性能最好的塑化點
